新聞中心
陽極氧化膜的著色與封閉
www.jlucapp.cn 化學鍍鎳--合航集團 2013-03-20 14:02
陽極氧化資訊：陽極氧化后得到的新鮮氧化膜，可以及時進行著色處理，既美化了氧化膜表面，又能增加抗蝕能力。純鋁、鋁鎂合金和鋁錳合金的氧化膜，易于染成各種不同的顏色，鋁銅和鋁硅合金的氧化膜發暗，只能染成深色。
(1)整體著色
將鋁及鋁合金放入含有機物(如甲酚、苯磺酸、磺基水楊酸等)的電解液中進行陽極著色處理，在陽極氧化的同時也被著色，微小的顆粒分散于膜孔的內壁，由于入射光的散射產生不同的色彩。微小顆粒來自基體金屬或電解液中有機物的分解產物，顏色的深淺與膜的厚度有直接關系。該工藝因需要高的陽極電流密度和高的電壓，所以能量消耗大。
(2)電解著色
鋁及鋁合金經過陽極氧化后，再放人含有鎳鹽、鉆鹽、錫鹽或銅鹽等溶液中進行交流電解，使膜孔底部沉積上金屬鎳、鈷、錫或銅等而呈現出不同的色彩。該工藝具有工藝簡單、能耗低、著色均勻、生產效率高等特點。表7—4列舉了鋁及鋁合金的電解著色工藝。
電解著色一般采用交流電源，用比鋁電位較正的金屬(如不銹鋼、石墨等)作為另一電極。

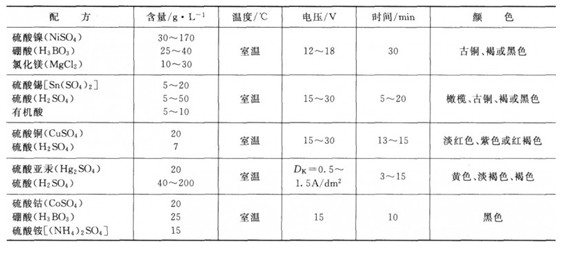

表7-4鋁及鋁合金的電解著色工藝
(3)有機染料著色
由于氧化膜具有多孔性和強的吸附能力因而可以染上不同的顏色。最適宜直接著色的氧化膜是從硫酸溶液中得到的陽極氧化膜，它使大多數鋁及鋁合金形成無色透明膜，有適宜的厚度、孔隙率和吸附性。草酸陽極氧化工藝較硫酸工藝價格高，得到黃色膜。當膜層超過50μm即得到自然的黃色或棕色。鉻酸陽極氧化工藝由于膜薄、孔隙少，而且它本身是灰色的，一般不宜著色。著色對氧化膜的要求是膜厚適宜、有足夠的孔隙和良好的吸附能力、無外傷和污染。表7—5列出鋁及鋁合金有機染料著色工藝。

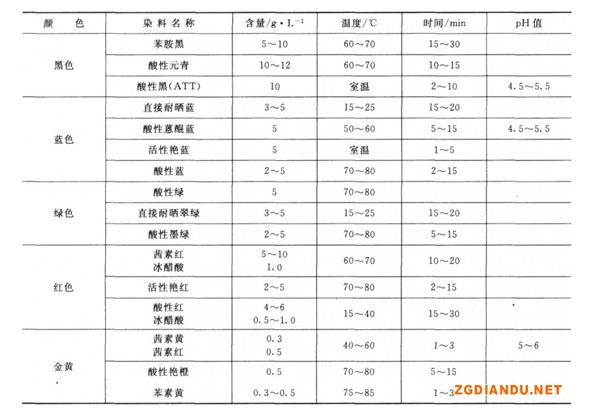

表7-5鋁及鋁合金有機染料著色工藝
(4)無機鹽著色
無機鹽著色主要依靠物理吸附作用，鹽分子進入孔隙發生化學反應而得到有色物質。限于無機鹽的色種較少，色調也不夠鮮艷，現應用不多。無機鹽著色工藝見表7-6。鋁及鋁合金陽極氧化后經徹底清洗，先在溶液(1)中浸漬，水洗后再浸入溶液(2)中，這樣交替進行2～4次即可。溶液溫度為室溫或加熱至50～60℃，每次浸漬5～lOmin。著色后清洗干凈，熱水封閉，或60～80℃烘干，再進行涂漆或浸蠟處理以提高耐蝕能力。
深圳市合航五金電子有限公司www.jlucapp.cn位于深圳市寶安區沙井，是廣東地區最專業的陽極工廠之一。專業從事金屬表面處理，主要包括化學鍍鎳，陽極氧化，硬質陽極氧化等。工廠擁有完善的配套（拋光、噴砂、打磨），也擁有完善的化學實驗室與檢測室，擁有德國FicsherX光測厚儀、ROSH檢測分析儀、鹽霧試驗機等。能做到快速的交期，產品質量穩定有保證。，沙井氧化廠,化學鍍鎳，陽極氧化，硬質陽極氧化，二次陽極氧化，二次氧化，二次陽極，鋅鎳合金，鋁氧化等加工服務。
